产品技术

三乙醇胺在混凝土工程中的应用

来源:石家庄市海森化工有限公司  日期:2016-12-02 09:00:00  属于:产品技术
标签:三乙醇胺
文章摘要:三乙醇胺在混凝土工程中的应用、机理、配比及注意事项作了介绍。新浇筑混凝土存在早期强度低,不能及时进行下一工序施工等缺点,在混疑土浇筑过程中掺入三乙醇胺复合早强剂,可以有效地提高混凝土的早期强度。

1三乙醇胺作用机理

  三乙醇胺(TEA)为无色或淡黄色液体,呈碱性,无毒,不易燃浇,溶于水。可用来除去气体中CO:等酸性气体、此外还用作乳化剂。

在水泥水化过程中,生成物的生成,溶解、凝结、硬化是交错进行的。由于水泥水化反应是从水泥颗粒表面逐渐深入内层,开始比较快,随后由于水泥颗粒表面生成胶体膜,阻碍水分渗入,以致于水化作用越来越慢。由于三乙醇胺有乳化作用,在混凝土混合物中掺入三乙醇胺溶液,三乙醇胺分子吸附在水泥颗粒表面,形成一层带有电荷亲水膜,阻碍了水泥粒子的凝聚,产生悬浮稳定效应。同时三乙醇胺溶于水后,降低了溶液表面张力,使水尼颗粒更完善地与水接触,加速水对水泥颗粒的润湿和渗透。加强了由于水化作用引起的固相体积膨胀。使水泥颗粒胶化层不断剥落。强化了胶溶分散效应,且提高氧化钙在液相中溶解。所以三乙醇胺对水泥水化起一种催化作用。

2三乙醇胺在工程中的应用及效果

  三乙醇胺不仅有增强早期强度作用,而且还可以提高混凝土抗渗性和密实度,因此三乙醇胺广泛应用于混凝土工程中。

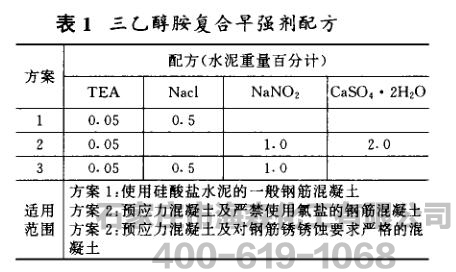

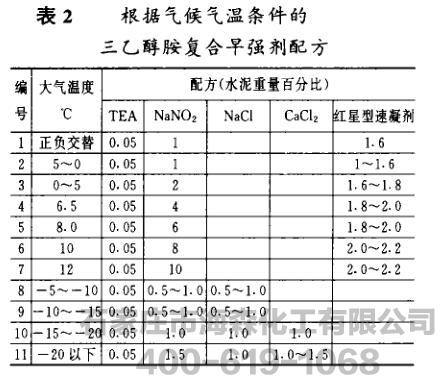

实践证明三乙醇胺单独使用效果不好,在混凝土工程应用的是三乙醇胺复合早强剂。其配方如表l、表2。

如果用于防水混凝土,效果效好的配比是:TEA0.05%+NaCI0.5%+NaNO:1%。这是因为氯化钠、亚硝酸钠等无机盐,在水泥水化过程中能分别生成氯铝盐和亚硝酸铝盐络合物。这些络合物生成发生体积膨胀,可以加大混凝土密实度,从而提高混凝土抗渗性。

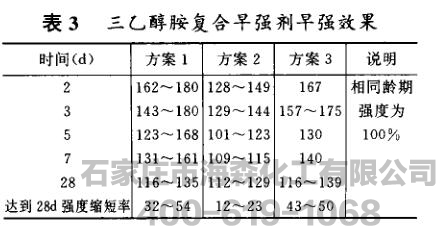

三乙醇胺早强效果见表3。表2方中1~7号外加剂使用应注意后期强度稍稍降低。所以在混凝土施工时,标号应比原设计标号提高约20%。

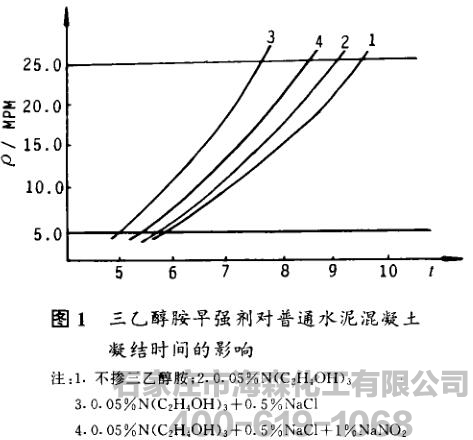

由图1可知,单掺三乙醇胺时,对混凝土凝结时间无影响。而掺三乙醇胺复合早强剂,对凝结时间有影响,特别三乙醇胺和氯化钠复合剂影响较大。
有人曾担心三乙醇胺早强剂中存在食盐会对钢筋产生锈蚀。其实,由于三乙醇胺水溶液呈碱性,对钢筋锈蚀有一定抑制作用,而且在有的配方中还掺有阻蚀剂亚硝酸钠,完全不用担心对钢筋产生锈蚀。

3施工方法及注意事项

  施工配制时,先将食盐充分溶于水,再按水泥重量比将三乙醇胺等加到盐溶液中。如用石膏,应先磨细。每次配制的数量可按浇筑速度而定,但不宜多于10天的用量。如果冬季施工应注意防止已调成三乙醇胺溶液由于低温而结晶,致使浓度发生变化。为了保证外加剂掺合均匀,必须用机械搅拌。加料顺序为先投入砂石水及三乙醇胺混合液,搅拌1.5一2.omin,再加入水泥。总搅拌时间不少于4~smin。搅拌时严格掌握水灰比。
注意事项;①三乙醇胺没有防冻性能,它对水泥水化只起到一种催化剂的作用;②三乙醇胺掺入剂量应准确掌握,以水泥重量0.05%为宜;③三乙醇胺复合早强剂对混凝土徐变影响较大,应加强养护,特别注意前7天,在预应力混凝土中尤其注意由于徐变增大而使应力损失增大;④防水混凝土的灰砂比限值不应超过25;⑤利用三乙醇胺做早强剂,一定要用复合早强剂,⑥为了保证溶液用量准确,应正确控制水灰比,在混凝土加水量中,除了扣除砂石含水量之外,三乙醇胺溶液中用水量也应扣除;⑦三乙醇胺可以用二三乙醇胺代替(混合液),三乙醇胺:二乙醇胺一30~40:70一60。二三乙醇胺对钢筋有一定防锈能力,如果没有三乙醇胺可用三乙丙醇胺代替,用量相同,效果相似;⑧对掺有外加剂混凝土,应加强搅拌,否则在浓度大处,仍有钢筋腐蚀;⑨在冬季应用时,混凝土施工标号一般比设计标号提高15%或提高一级,尽量采用低流动性混凝土一般水灰比不大于0.55,坍落度不大于cs;L早强剂的作用往往受多方面因素影响,如水泥品种、砂率不同,其效果亦不一样,还受施工条件影响等等。因此对早强剂的使用应根据工程特点,具体条件,必须慎重对待,决不能生搬硬套,马虎从事,应通过试验,找出合适方法再进行使用。

如对我公司产品感兴趣的话,欢迎您及时致电我公司,我们的联系方式是:400-619-1068 18932913086

新闻资讯News

关联信息Related
